散熱器安裝形式原理設計圖如下

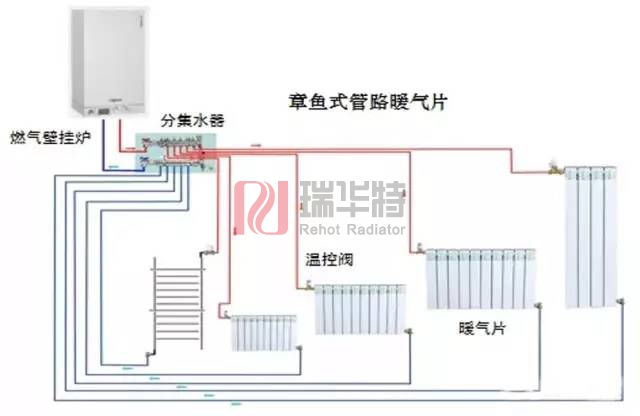

瑞華特暖氣片章魚式走管方式
暖氣片的章魚式走管方式的優點：
1.章魚式瑞華特暖氣片的每個支路為一整根管道，地板下面的管道沒有接頭，一管到底，減少了漏水的機率。
2.章魚式采暖采用分集水器，有效平衡系統的水力，對壁掛爐有更好的保護作用。
3.章魚式采暖采用鋁塑管道，鋁塑管道中間的鋁層具有阻氧功能。有效阻止氧氣滲入系統，造成對暖氣片和鍋爐的氧化。
瑞華特暖氣片的安裝位置
瑞華特暖氣片采暖系統設計過程
1．現場量房，獲取房屋的基本信息，包括面積、朝向、窗戶和門的大小、層高。
2．根據量房信息，利用熱力學分析軟件，結合衡陽采暖經驗，計算每個采暖房間需要的散熱功率。
3．根據房間需要的散熱功率，并考慮裝修布局，選擇合適功率和大小的暖氣片，暖氣片的散熱功率要大于等于房間實際需要的功率。
4．確定燃氣壁掛爐和分集水器的位置。
壁掛爐一般放置在廚房和生活陽臺，根據實際情況確定。
分集水器一般安裝在整個采暖區域的中心，根據實際情況確定。
5．利用工程繪圖軟件AutoCAD設計管道布局和暖氣片布局，以便指導后續施工。
6．產品配置：根據前面的設計結果，確定采暖系統的配置。
7．產品選型：與客戶討論，確定產品的選型。
