下面講一個暖氣片安裝方式的案例 ：如果一個住戶建筑面積100平方米，二室一廳住宅，設計水平單管串聯暖氣，阻力大概1kPa左右。如選用外徑16mm,內徑12mm,長度為100m的塑料管，流速0.25m/s,比摩阻為91.5Pa/m,考慮局部阻力修正后是3.5kPa.通過以上的粗略計算，我們可以得到這樣的啟示：地暖的阻力要比暖氣片大很多。如果盲目在原暖氣系統增設加熱盤管，可能導致循環泵壓力不足。熱水循環不起來，地暖系統當然也就不熱了，室內溫度難以保證。因此，建議增設混水中心，通過循環泵強制循環。如果增設混水裝置時，由于難以估算原暖氣片系統阻力，選擇循環泵過大時有可能影響其他采暖用戶。建議在循環泵增設一個旁通，如果阻力大不能滿足地暖系統，應開循環泵，反之，滿足地暖系統，可以利用市政熱網壓力。
1.單管串聯
單管串聯的特點是材料使用量低、勞動強度相對較弱、改造時間也短些。整個系統的水先經過系統的第一組暖氣片，而后是第二組，第三組……，因此水溫是按照串聯的順序逐漸降低。在同等的條件下，首尾2組暖氣給房間帶起的溫度能相差2度以上，為了能調節單組暖氣的水溫，在散熱器前端的進出水口處必須增加旁通閥，有的用三通調節閥，也有的用3個閘閥。單管串聯系統沒有用旁通的話，關閉一組暖氣就會造成整個系統立即中斷，其他的暖氣也都將不熱了。而且，單管串聯需要配置的暖氣片數更多，為了滿足系統循環的需要，這種暖氣系統主管也需要比較粗。
2.雙管異程并聯
雙管異程并聯的特點是管道行程較短、每一組散熱器均可以單獨控制（散熱器前端進回水處加控制閥門）、溫度比較均勻、系統的水流平衡較單管串聯會有大幅度的提高，然而這種系統還是有一定的局限性。每組散熱器的水流量不同，前端散熱器的回水因為離主管道比較近，回的比較快，而后端回水就較慢，可能造成末端暖氣不熱或不夠熱的現象。不過沒有關系，可以通過閥門調節來解決問題，在系統工作狀態下把前端暖氣的回水閥門依次稍關掉一些，以確保系統平衡，讓末端暖氣慢慢熱起來。
3.雙管同程并聯
雙管同程并聯，也叫做雙管同程。特點和雙管異程并聯基本上是一樣的。但是在運行原理有差別，簡單的說，叫做先供后回，就是前端第一組散熱器的回水暫不向主管道循環，而是往下繼續走，連接下一組散熱器的回水管，依次類推…從最末端散熱器拉出一根回水管路，回到主管道的回水管上。系統每組散熱器的水流量基本上是相同的，系統非常平衡，一般不會出現末端不熱的現象。可以說是一種水力系統平衡最佳的方式。

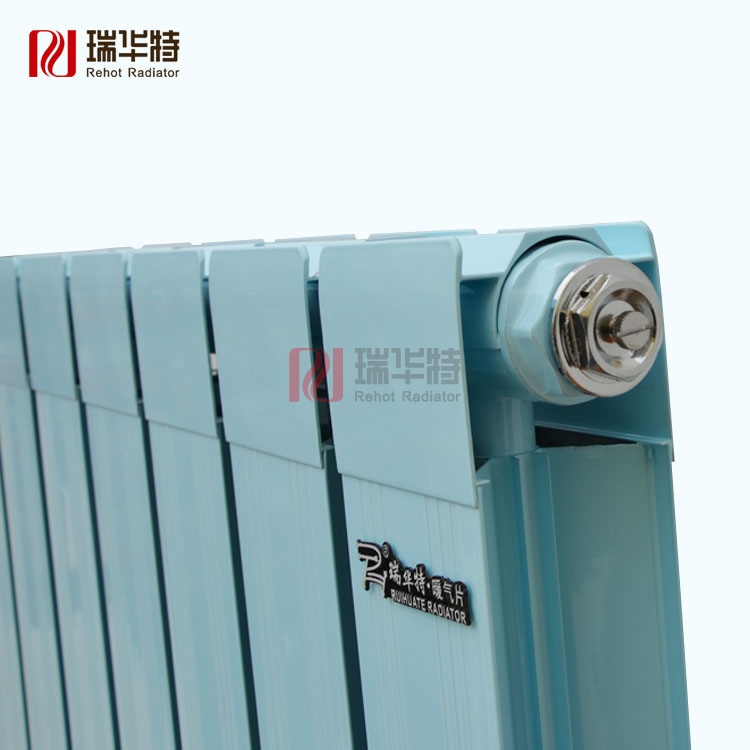

這里需要強調的是銅鋁復合暖氣片的壽命長的特點，我們小區的熱源是燃氣壁掛爐，壁掛路的加熱管路是銅管，如果采用銅鋁復合暖氣片，整個管路系統的金屬部分的材質是一致的。大家都知道不同化學活性的金屬之間能產生電化學腐蝕，采用銅鋁復合暖氣片就能避免（準確地說是能減少）電化學腐蝕。暖氣片廠家承諾銅鋁復合暖氣片能保證10年以上的使用壽命，因此我認為瑞華特銅鋁復合暖氣片是我們的最佳選擇。
